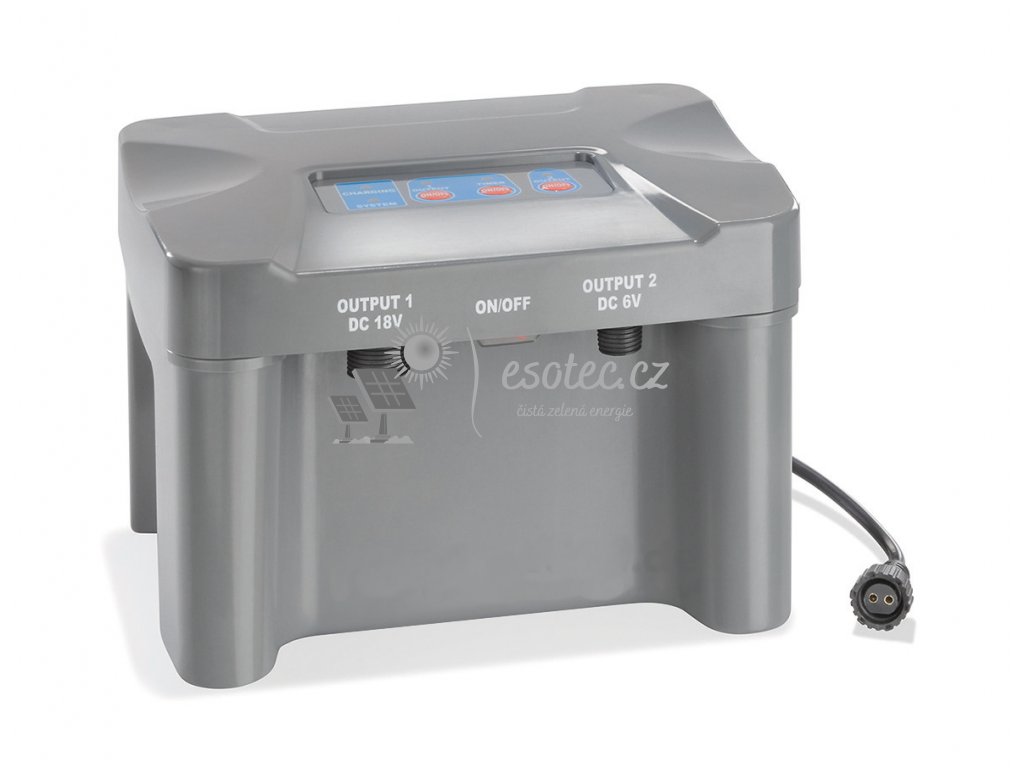

Esotec Akumulátorový box 12 V / 7 Ah

Vstup – solární panel:

• Maximální výkon: 50 Wp / 18 V (36 článků)

• Připojení: 5 m kabel, 2pólová malá zásuvka

Výstupy:

🔹 Pro čerpadlo:

• Výstupní napětí: 18 V DC

• Maximální odběr: 1,5 A (cca 27 W)

• Připojení: 2pólový malý konektor

• Možnost časovače: každých 50 minut běží 10 minut

🔹 Pro osvětlení:

• Výstupní napětí: 6 V DC

• Maximální odběr: 0,7 A (cca 4,2 W)

• Připojení: 2pólová kulatá zásuvka

Baterie a ochrana:

• Typ baterie: olověný gelový akumulátor 12 V / 7 Ah

• Nabíjecí cyklus: 30 minut

• Výměnná pojistka: F15A

• Výstupy jsou chráněny proti zkratu

• LED kontrolka provozu

Další informace:

• Ochrana proti vodě: IP44 (odolný proti stříkající vodě)

• Třída ochrany: III

• Provozní teplota: od -15 °C do +30 °C

• Rozměry: 199 × 168 × 144 mm

• Hmotnost: cca 2,75 kg

Doporučené příslušenství:

• 5m prodlužovací kabel pro solární panel a čerpadlo (obj. č. 101738)

• 5m prodlužovací kabel pro osvětlení (obj. č. 101740)

Výstup 1 (OUTPUT 1 ) = 18 VDC

• Výstupní napětí: 18 V DC

• Maximální proudové zatížení: 1,3 A

• Ovládání výstupu:
  Výstup se zapíná a vypíná pomocí tlačítka „ON/OFF“.
  Časovač se aktivuje stisknutím tlačítka „Timer“ – v tomto režimu se výstup 1 automaticky zapíná přibližně na 10 minut každou hodinu. Tento režim je vhodný zejména při nedostatečném slunečním záření, kdy je třeba šetřit energií.

• Poznámka: Výstupní napětí je pevně nastaveno na 18 V.

Vhodný pro produkty:

101758 - čerpadlo Siena

Kompatibilita s fontánami:

Tento akumulátorový box je plně kompatibilní s následujícími modely solárních fontán:

1. Fontána s čerpadlem 12V DC a panelem 5 Wp Esotec WATER SPLASH 5/470
   – Max. průtok 470 l/h, napájení 12V DC

2. Fontána s čerpadlem 12–24 V DC a panelem 10 Wp / 17,5 V Esotec WATER SPLASH 10/610
   – Při 12 V provozní výkon čerpadla až 470 l/h, Napájení v rozsahu 12–18 V DC

3. Fontána s čerpadlem 12–24 V DC a panelem 20 Wp  Esotec WATER SPLASH 20/1350
   –Max. průtok: 1350 l/h, Napájení: 12–24 V DC, Solární panel: 20 Wp, Provozní napětí: 17V DC

Výstup 2 (OUTPUT 2 ) = 6 VDC

• Výstupní napětí: 6 V DC

• Maximální proudové zatížení: 0,7 A

• Ovládání výstupu:
  Výstup se zapíná a vypíná pomocí tlačítka „ON/OFF“.

• Poznámka: Výstupní napětí je pevně nastaveno na 6 V.

Vhodný pro tyto produkty :

101750 - čerpadlo RIMINI  (fontánka)

101756 - čerpadlo PALERMO (fontánka)

101510 - solární podvodní osvětlení (6 ks)

101871 - solární provzdušňovač (1 ks provzdušňovací kamínek)

Průběh nabíjení :

• Pokud byl akumulátor večer zcela vybitý, LED „SYSTEM“ svítí červeně.

• Ráno, za slunečního svitu, má přednost nabíjení akumulátoru – výstupy zůstávají dočasně vypnuté.

• Jakmile se akumulátor začne nabíjet, rozsvítí se žlutá LED „CHARGING“.

• Po dosažení napětí 12,7 V se spustí časovač plného dobití:

  • pro akumulátor 7 Ah trvá závěrečné dobíjení přibližně 30 minut,

  • pro akumulátor 12 Ah přibližně 50 minut.

• Během této fáze LED „SYSTEM“ bliká 2x červeně-zeleně každých 10 sekund.

• Po uplynutí této doby se akumulátor považuje za plně nabitý a výstupy se automaticky aktivují.

LED kontrolky – přehled funkcí:

„SYSTEM“

• • 🟢 Zelená: Akumulátor je nabitý, výstupy lze zapnout.

  • 🔴🟢 Bliká červeno-zeleně (2x): Probíhá plné nabíjení.

  • 🔴 Červená: Akumulátor je vybitý, výstupy jsou vypnuté.

• „CHARGING“

  • 🟡 Žlutá: Probíhá nabíjení akumulátoru.

  • 🟡 Blikající žlutá: Akumulátor je plně nabitý a přepnutý do udržovacího (trickle) režimu.

• „OUTPUT 1“

  • 🟢 Zelená: Výstup 1 je zapnutý.

  • 🟢 Blikající zelená: Zkrat na výstupu 1.

• „TIMER“

  • 🟢 Zelená: Aktivní časovač – výstup 1 se automaticky zapíná cca na 10 minut každou hodinu.

• „OUTPUT 2“

  • 🟢 Zelená: Výstup 2 je zapnutý.

Řešení potíží :

• Zelená LED nesvítí, i když je sluneční svit, ale svítí žlutá LED („CHARGING“):

  • Akumulátor není dostatečně nabitý a nedosáhl prahové hodnoty pro opětovné spuštění. Nabíjení může při slabém osvitu trvat i několik hodin.

  • Akumulátor je vyčerpaný – doporučuje se výměna zhruba každé 2 roky.

• Zelená LED nesvítí, i když je sluneční svit, ale po vypnutí a zapnutí přepínače „SYSTEM ON/OFF“ se pumpa rozběhne a LED se rozsvítí:

  • Akumulátor původně nedosáhl prahové hodnoty pro restart. Vypnutí a opětovné zapnutí resetuje elektroniku a zařízení se rozběhne. Tento stav není závadou, ale tuto metodu byste neměli používat často, protože může zkrátit životnost akumulátoru.

• Zelená LED nesvítí, ale LED „SYSTEM“ bliká zeleně 2x v intervalu 10 sekund:

  • Akumulátor je ve fázi plného nabíjení.

• Zelená LED nad výstupem 1 bliká:

  • Došlo ke zkratu nebo přetížení výstupu 1. Zkontrolujte připojené zařízení (zejména čerpadla a LED osvětlení) a všechny konektory.

  • Zkontrolujte kabely, zda nejsou poškozené nebo překousané zvířaty.

• Žlutá LED „CHARGING“ svítí, ale nic jiného nefunguje:

  • Je přepínač „SYSTEM ON/OFF“ v poloze ON?

  • Pokud ano, zkuste přepínač vypnout a znovu zapnout.
